正压型防爆配电柜

1. 广泛用于石油开采、炼油、化工、海洋石油平台、油轮等易燃易爆气体环境,也用于军工、港口、粮食储存、金属加工等可燃性粉尘场所;

2. 适用于爆炸性气体环境的1区、2区;

3. 适用于ⅱa、ⅱb、 ⅱc类爆炸性气体环境;

4. 适用于可燃性粉尘环境的21区、22区;

5. 适用于温度组别为t1~t4/t5/t6;

6. 用于照明或动力线路的配电,电气设备通断控制;也可作为中央信号处理系统及中央控制系统。

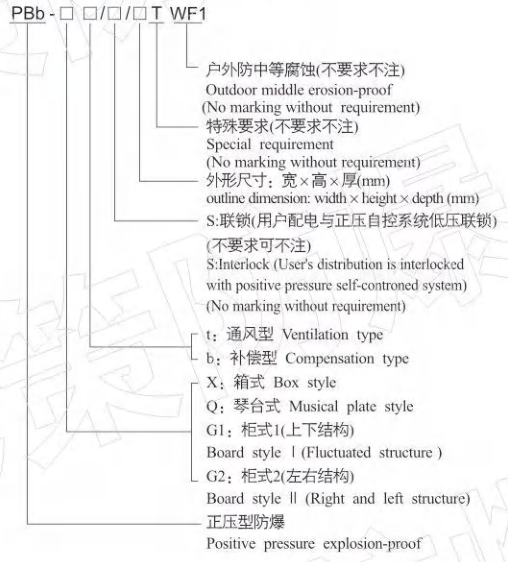

型号含义


产品特点

1. 它的防爆原理主要是采用介质隔离点燃源的防爆措施从而达到电器防爆的目的;

2. 本产品可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、监视器、微电脑触摸屏、大功率变频器以及普通电器元件,对用户内装电器元件基本不受限制;

3. 它主要由柜体、自控系统、布气系统、报警系统、配电系统组成;柜体由正压腔和副腔组成,副腔内装自控系统、报警系统及用户的进出电缆;正压腔内装用户的配电系统元件;

4. 可按用户要求分别定制成箱式、琴台式和柜式结构,柜式又分为上下结构和左右结构。箱式一般采用钢板焊接而成,表面喷塑,前开门操作;琴台式和柜式其柜架采用标准型材焊接,表面喷塑,对其各接合面都经过了特殊的密封处理;前开门操作后开门维修。钢板材料一般选用冷轧钢板,也可根据用户要求选用不锈钢材质;

5. 按进气方式分为通风型和补偿型。通风型为不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热功能;补偿型为间断性供气,正压腔有良好的密封性,耗气量小;

6. 用户须提供气源,要求为:净化空气或氮气,气源压力为:0.2mpa~0.8mpa;通常用户现场的仪表风均可满足要求。 也可根据用户要求,我公司为其设计自供气系统。

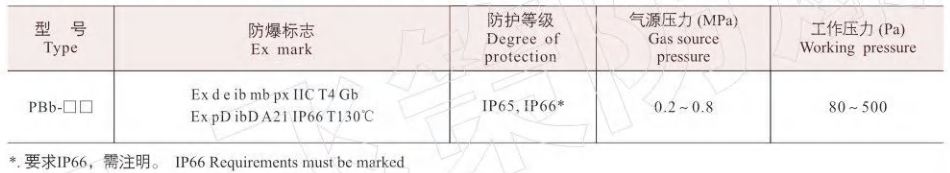

技术参数


订货须知

1. 本系列产品尺寸参数仅供用户参考,用户可根据内装元件尺寸进行结构尺寸选择。如有参数不详或有特殊要求时,可与我公司技术部联系。所有参数以铭牌和随产品的技术附件为准;

2. 订货时,用户须提供详细的电气系统图、控制原理图、元件面板布置图以及内装元件的品牌要求,并提供产品的进出线电缆外径大小、数量等参数;

3. 本系列产品在制造前,我公司须将设计好的方案交用户审核,用户确认后,方可生产;

4. 本系列产品为用户提供气源及外接气管,若需要我方提供自供气源设备时,需另附说明,其自供气设备将另计价格;

5. 本系列产品一般用冷轧钢板,表面喷塑。若需要不锈钢材质,须在订货时注明;

6. 因公司发展需要,产品在不断更新,如有更改,恕不另行通知。
